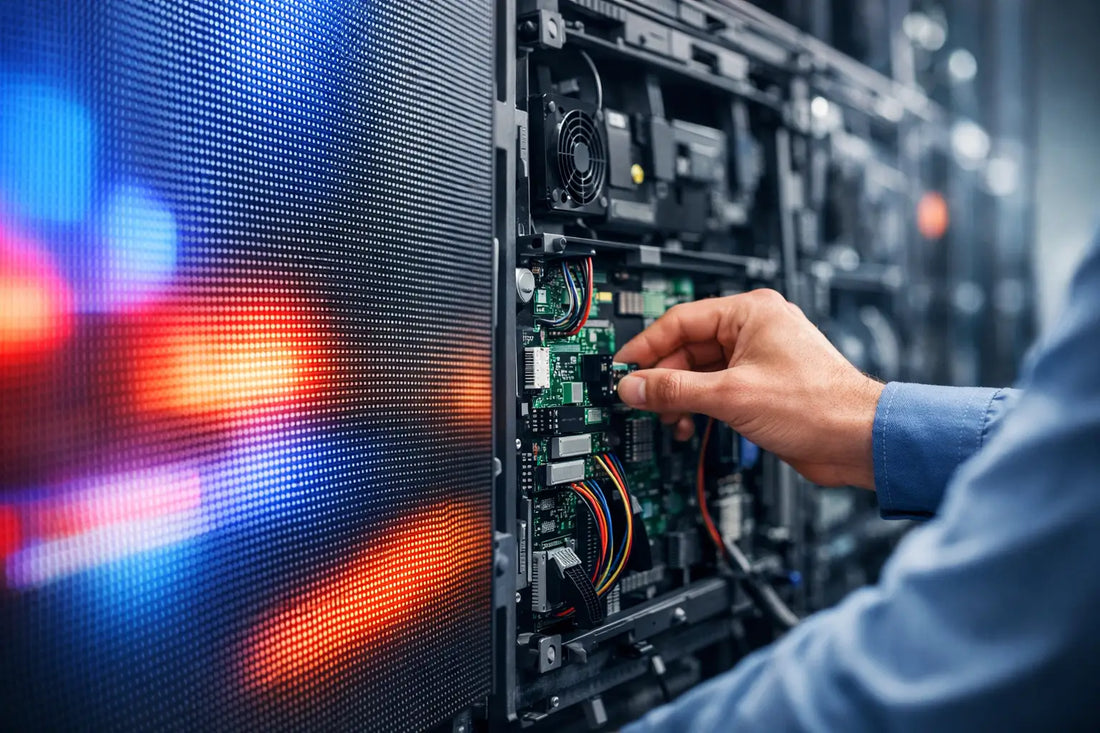

LED obrazovka zobrazujici logo, promo nabidku nebo prenos z akce neni proste velky monitor. Za kazdym obrazem stoji sada zarizeni, ktera prijimaji material, prepocitavaji ho na parametry konkretni plochy a predavaji data tisicum diod. Prave proto ma otazka, jak funguje LED ridici system, vyznam jak pri nakupu jednoducheho displeje do vylohy, tak pri navrhovani LED steny pro scenu, klub ci nakupni centrum.
Ridici system rozhoduje nejen o tom, zda obrazovka ukaze obraz. Ovlivnuje take jeji rozliseni, obnovovani, plynulost video materialu, jas, synchronizaci mnoha modulu a pohodli dennodenni obsluhy. Dobre zvolene komponenty umoznuji vyuzit moznosti obrazovky. Spatne zvolene mohou omezit i velmi dobre LED moduly.
Jak funguje LED ridici system krok za krokem
Nejjednoduseji lze tento proces popsat jako cestu signalu ze zdroje obsahu k jednotlivemu pixelu. Material muze pochazet z notebooku, pocitace se systemem digital signage, kamery, televizniho dekoderu nebo samostatneho multimedialniho prehravace. Signal pak trefi do video procesoru, kontroleru nebo zarizeni typu all-in-one, v zavislosti na skale instalace.
Ridici zarizeni analyzuje vstupni obraz a prizpusobuje ho fyzickemu rozliseni obrazovky. Pokud zdroj poskytuje signal Full HD, a LED stena ma nestandardni format, procesor obraz skaluje, nastavuje jeho pozici a rozdeluje data na oblasti obsluhovane jednotlivymi prijimacimi kartami. Nasledne jsou data prenasena sitovym kabelem k prijimacum montovanym uvnitr modulu nebo obrazovkovych skrini.
Prijimaci karta interpretuje prenasene informace a ridi skenovaci obvody modulu. Ona urcuje, ktere RGB diody maji svitit, s jakou intenzitou a v kterem okamziku cyklu obnovovani. Vysledkem divak vidi jednotny obraz, i kdyz se obrazovka sklada z mnoha nezavislych panelu.
V LED instalaci tedy obvykle spolupracuji ctyri vrstvy: zdroj obsahu, vysilaci zarizeni nebo procesor, prijimaci karty a LED moduly. Samostatnou, stejne dulezitou casti je napajeni. Zdroj dodava energii do modulu, ale neprenasi obraz. Rozdeleni techto funkci usnadnuje diagnostiku a bezpecne navrhovani vetsich obrazovek.
Nejdulezitejsi prvky ridiciho systemu
Prehravac, pocitac nebo zdroj signalu
Toto je bod, ze ktereho pochazi obsah. V obchode to muze byt media player prehravajici harmonogram reklam a sdeleni. V konferencnim sale nebo na akci se nejcasteji pouziva pocitac, video mix nebo kamera. Zdroj by mel zajistit odpovidajici rozliseni a stabilni signal, zejmena kdyz obrazovka obsluhuje zivy prenos.
Pro jednoduche informacni aplikace je pohodlny autonomni prehravac. Umoznuje vzdalene menit materialy bez staleho pripojeni pocitace. Pri eventovych realizacich davaji vetsi flexibilitu procesory s vstupy HDMI, SDI nebo jinymi standardy pouzivanymi ve vyrobe AV.
LED kontroler a video procesor
V mensich obrazovkach muze kontroler soucasne plnit funkci vysilace signalu a procesoru. Ve vetsich instalacich byvaji tyto role oddeleny. Video procesor prijima vstupni signal, provadi skalovani, prepinani zdroju, korekci proporci a rozdeleni obrazu. Vysilac predava pripravena data prijimacim kartam.
Pri vyberu zarizeni zalezi predevsim na maximalnim poctu pixelu obsluhovanem jednim vystupem nebo celym kontrolerem. Je treba zohlednit skutecne rozliseni obrazovky, ne jen jeji rozmery v milimetrech. Stena s malym pixel pitchem muze vyzadovat vyrazne vetsi propustnost nez vetsi venkovni obrazovka se stejnou plochou.
Dulezite jsou take parametry obrazu: obnovovaci frekvence, hloubka sede skaly, podpora HDR, pocet vstupu a moznost prace s nekolika obrazovkami. Pro reklamni obrazovku ve vyloze obvykle staci zakladni konfigurace. Pro scenu, studio, klub s kamerami nebo prostor prenaseny online maji obnovovani a kvalita zpracovani obrazu vyrazne vetsi vliv na vysledek.
Prijimaci karty
Prijimaci karty se instaluji do LED skrini, modulu nebo specializovanych kryt. Kazda karta obsluhuje urceny pocet pixelu a vystupu k modulum. Jeji konfigurace urcuje mimo jine poradi spoju, velikost zobrazovane oblasti, typ pouzitych modulu a zpusob skenovani.
V praxi prijimaci karta musi byt kompatibilni s kontrolerem a charakteristikou modulu. Nelze ji povazovat za univerzalni doplnek vybirany pouze podle poctu portu. Spravny konfiguracni soubor ovlivnuje spravne barvy, absenci blikani, rovnomerny jas a shodu obrazu s fyzickym usporadanim panelu.
LED moduly, huby a datova kabelaz
LED modul obsahuje diody, ridici obvody a signalove a napajeci konektory. V zavislosti na konstrukci data z prijimaci karty trefi primo do modulu nebo pres hub desku. Spoje jsou vedeny serove nebo v slozitejsi topologii, kdyz je potreba redundance signalu.
Poradi kabelu ma vyznam. Chybne spojeni mezi skrinemi muze zpusobit, ze cast obrazu se objevi na nespravnem miste nebo se vubec nezobrazi. U trvalych obrazovek se vyplati planovat trasy kabelu tak, aby byl mozny rychly servisni pristup. U pronajimanych obrazovek zalezi navic na odolnosti konektoru a rychlosti montaze.
Konfigurace: od mapovani k kalibraci obrazu
Po mechanicke montazi obrazovka jeste neni pripravena k provozu. Je treba vytvorit obrazovkovou mapu v ridicim softwaru. Technik definuje pocet panelu vodorovne a svisle, jejich rozliseni, smer vedeni kabelu a prirazeni oblasti k jednotlivym portum kontroleru.
Napriklad obrazovka slozena z 24 modulu nebude vzdy mit jednoduche usporadani 6 na 4. Muze zahrnovat roh, sloupec, panoramatickou obrazovku nebo nepravidelnou konstrukci. Software musi odrazet skutecne fyzicke usporadani, aby byla grafika spravne zobrazena.
Dalsim krokem je nastaveni jasu, barevne teploty a korekce barev. Moduly stejne serie by mely prezentovat jednotny obraz, avsak v profesionalni instalaci se vyplati zkontrolovat rozdily mezi vyrobnimi sarzemi a provoznimi podminkami. Kalibrace ma zvlastni vyznam v interierovych stenach s malym rozestupem pixelu, kde divak sleduje plochu z male vzdalenosti.
Mistni, vzdalene a real-time ovladani
Druh kontroly je treba prizpusobit pouziti. LED obrazovka v obchode muze fungovat podle automatickeho harmonogramu. Obsah je prenasen pres lokalni sit, Wi-Fi nebo internet, a personal meni nabidku z urovne ridiciho panelu. Toto reseni omezuje potrebu technicke obsluhy na miste.
V pripade akci je prioritou ovladani v realnem case. Operator musi okamzite prepnout obraz z prezentace na kameru, grafiku sponzora nebo signal z realizace. Zde naleznou uplatneni video procesory, signalove prepinace a systemy s zalozni prenosovou cestou.
Pro venkovni obrazovky a instalace pracujici mnoho hodin denne se vyplati zohlednit monitoring. Informace o teplote, stavu napajeni, chybach prijimacu ci vypadku signalu umoznuji rychleji reagovat, nez bude problem viditelny pro zakazniky nebo ucastniky akce.
Co vybrat pro konkretni LED instalaci
Neexistuje jeden ridici system vhodny pro kazdou obrazovku. Pro LED poster nebo maly informacni displej casto staci integrovany kontroler a prehravac. Modularni reklamni stena obvykle vyzaduje samostatny procesor, prijimaci karty a presne mapovani. Eventova obrazovka by mela podporovat rychle prepinani zdroju, vysoke obnovovani a pohodlna pripojeni pro realizacni tym.
Pred vyberem komponent je treba urcit rozliseni cele plochy, typ modulu, zpusob vyuziti, pocet zdroju obrazu, pozadovanou vzdalenost sledovani a montazni podminky. Je treba take zkontrolovat, zda je predpokladana rezerva vypocetniho vykonu a portu pro budouci rozsireni. V projektu s mnoha skrinemi se hodi redundance signalu, zatimco v male instalaci nemusi opravnovat dodatecny naklad.
LEDMAX EUROPE vybira obrazovky, kontrolery, prijimaci karty, napajeni a montazni komponenty jako jeden system, ne jako nahodnou sadu zarizeni. To omezuje riziko nekompatibility behem spusteni a pozdejsiho servisu.
Nejlepsim vychozim bodem je vzdy schema cele instalace: odkud bude pochazet obsah, jake rozliseni ma mit obrazovka, kudy povede signal a kdo jej bude spravovat dennodenne. Kdyz jsou tyto odpovedi jasne, vyber LED ovladani se stava technickym rozhodnutim, ne hadanim pri nakupu jednotlivych komponent.
